JG-ZG真空转鼓过滤机

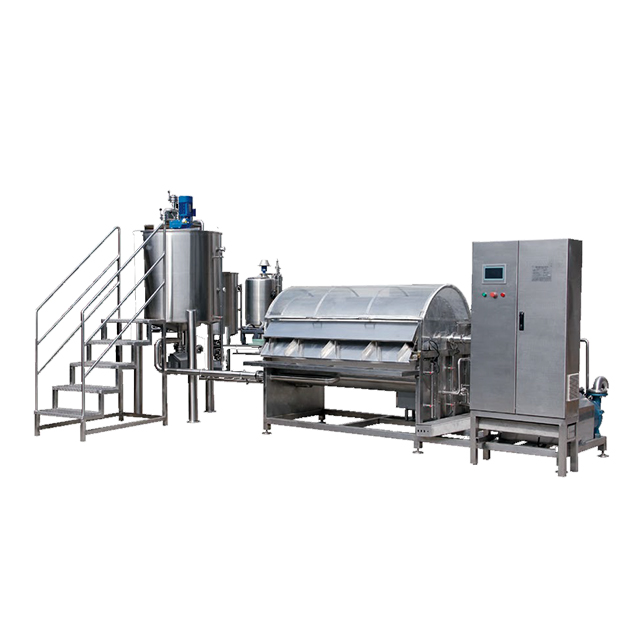

JG-ZG真空转鼓过滤机

产品特点:

一体结构的过滤转鼓,可使预涂层均匀分布,容易清洗。

具有反清洗功能,保证设备从内至外清洗干净。

连续自动操作,劳作强度低。

过滤转鼓的转速通过变频控制,可获得不同湿度要求的滤饼。

设备结构紧凑、占地面积小、操作简单、工作平稳、可靠。

联系我们

场景图

JG-ZG真空转鼓过滤机

技术参数

系统主要配置或组成

产品特点
 废硅藻土贮罐;  一体结构的过滤转鼓,可使预涂层均匀分布,容易清洗。
 混合罐(带搅拌);  具有反清洗功能,保证设备从内至外清洗干净。
 转鼓过滤机、卸料机构及机架;  连续自动操作,劳作强度低。
 缓冲罐;  过滤转鼓的转速通过变频控制,可获得不同湿度要求的滤饼。
 泵:滤液泵、离心泵、真空泵;  设备结构紧凑、占地面积小、操作简单、工作平稳、可靠。
 阀门、管道管件;
 控制系统。
主要技术参数
 主要材质:SS304;
 过滤面积:2.5~6m2;
 转鼓直径:¢600~1000mm;
 工作压力:-0.2~-0.6bar;
 处理能力:100~300kg/(含水60%左右)或混合液1.5~2.5m3/h;
 总装机容量:10~13kw;
 占地面积:10~15 m2;

 外形尺寸:2700×1500×1600mm

                  3800×2600×2700mm

 工作原理
控制系统
真空转鼓过滤机设备主要用于废硅藻土液处理,故亦名为废硅藻土处
理装置。该设备由减速机带动过滤转鼓连续匀速旋转,利用真空泵形
成的真空压力差,通过过滤转鼓内的分配器,将流经过滤池的物料进
行吸滤,料液中的水连续不断地被吸到罐内排放或回收;而固体物料
(如硅藻土)则均匀地吸附在转鼓外表面形成滤饼层,当滤饼层达到
一定厚度,卸料区的刮刀通过自动进给,将刮刀进给至切削饼层的位
置,固体物料就被连续的切削到接料槽里装袋处理。如此循环,实现
连续吸滤操作,把排放的水与需废弃的滤渣分开处理,达到环保、卫
生要求。



本系统采用PLC编程自动控制,触摸屏面板设定,可实现预涂、过滤

过程自动控制,过滤时可以根据料液过滤效率自动对刮刀进给进行调
节,有刮刀行程自动保护功能、过滤料液液位自动控制功能,过滤后
物料自动吸料控制功能。控制设备包括真空转鼓过滤机、废硅藻土贮
罐、料液输送泵,废土罐搅拌及废土罐上下液位控制等。
